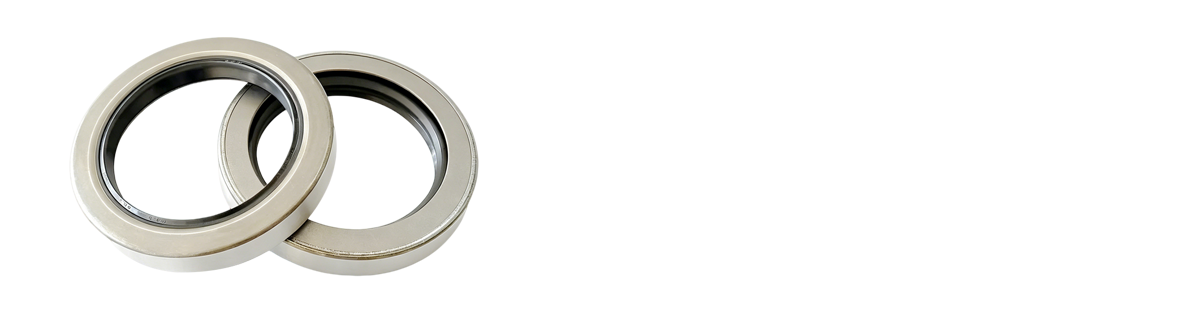

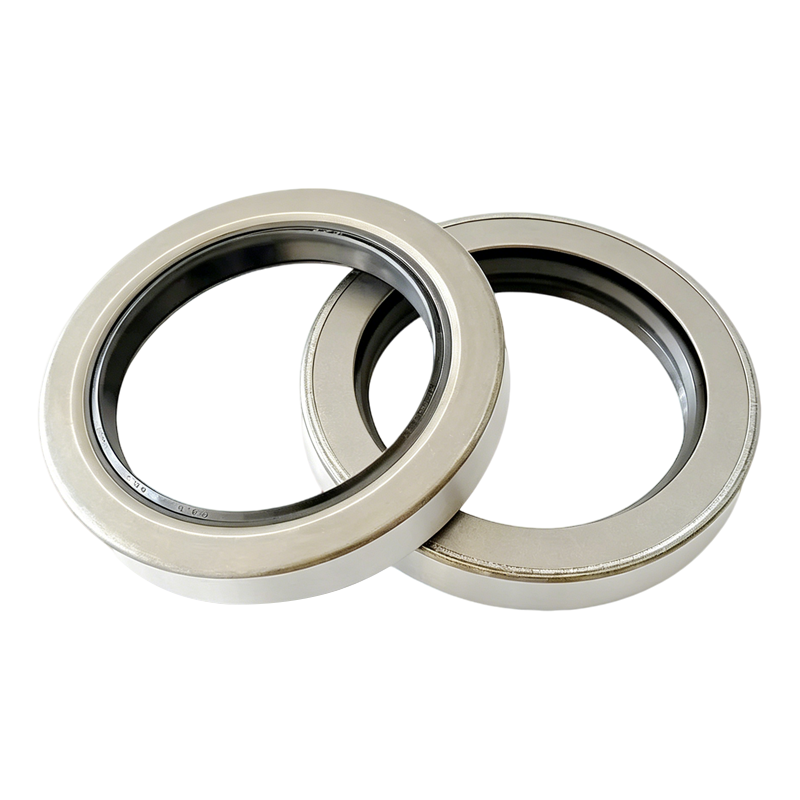

TA 型骨架油封（双唇双骨架内橡胶）是旋转轴用唇形密封件的经典型号，由橡胶密封主体、金属加强骨架及内置螺旋弹簧组成，通过唇口抱紧旋转轴实现动态密封，可同时阻挡润滑油泄漏与外界粉尘、水、杂质侵入，广泛应用于各类旋转设备的轴端密封。产品采用标准模压成型，尺寸通常以轴径d×外径D×宽度h定义。
d | D | h | d | D | h | d | D | h | d | D | h |
6 | 15 | 7 | 25 | 40 | 7 | 42 | 55 | 8 | 95 | 120 | 12 |
6 | 22 | 7 | 25 | 47 | 7 | 42 | 62 | 8 | 100 | 125 | 12 |
7 | 22 | 7 | 25 | 52 | 7 | 45 | 62 | 8 | 105* | 130 | 12 |
8 | 23 | 7 | 28 | 40 | 7 | 45 | 65 | 8 | 110 | 140 | 12 |
8 | 24 | 7 | 28 | 47 | 7 | 50 | 88 | 8 | 120 | 150 | 12 |
9 | 22 | 7 | 28 | 52 | 7 | 50* | 70 | 8 | 130 | 160 | 12 |
10 | 22 | 7 | 30 | 42 | 7 | 50 | 72 | 8 | 140 | 170 | 15 |
10 | 25 | 7 | 30 | 47 | 7 | 55 | 72 | 8 | 150 | 180 | 15 |
12 | 24 | 7 | 30* | 50 | 7 | 55* | 75 | 8 | 160 | 190 | 15 |
12 | 30 | 7 | 30 | 52 | 7 | 55 | 80 | 8 | 170 | 200 | 15 |
12 | 30 | 7 | 32 | 45 | 8 | 60 | 80 | 8 | 180 | 210 | 15 |
15 | 26 | 7 | 32 | 47 | 8 | 60 | 85 | 8 | 190 | 220 | 15 |
15 | 30 | 7 | 32 | 52 | 8 | 65 | 85 | 10 | 200 | 230 | 15 |
15 | 35 | 7 | 35 | 50 | 8 | 65 | 90 | 10 | 220 | 250 | 15 |
16 | 30 | 7 | 35 | 52 | 8 | 70 | 90 | 10 | 260 | 300 | 20 |
16* | 35 | 7 | 35 | 55 | 8 | 70 | 95 | 10 | 280 | 320 | 20 |
18 | 30 | 7 | 38 | 55 | 8 | 75 | 95 | 10 | 300 | 340 | 20 |
18 | 35 | 7 | 38 | 58 | 8 | 75 | 100 | 10 | 320 | 360 | 20 |
20 | 35 | 7 | 38 | 62 | 8 | 80 | 100 | 10 | 340 | 380 | 20 |
20 | 40 | 7 | 40 | 55 | 8 | 80 | 110 | 10 | 380 | 400 | 20 |
20* | 45 | 7 | 40* | 60 | 8 | 85 | 110 | 12 | 380 | 420 | 20 |
22 | 35 | 7 | 40 | 62 | 8 | 90 | 120 | 12 | 400 | 440 | 20 |
*为国内用到而1SO6194-1:1982中没有的规格。 | |||||||||||
组合内壳之设计，用以加强油封之钢性，特别适用于较大尺寸之油封，成须背面装配者。它是密封用，双唇口有弹簧，低磨擦系数，约耐0.03Mpa。
机械设备: 减速机、齿轮箱的旋转轴密封，阻隔润滑油外泄、粉尘杂质侵入。
汽车工业: 变速箱、转向系统的油封密封，耐受高低温、油品介质。
工程机械: 液压马达、油泵、传动轴密封，适配重载、振动工况。
液压气动: 液压油缸、气动阀、高压泵体的旋转与往复运动密封，抗压防渗漏。
通用重工: 矿山机械、冶金设备、输送滚筒，适配粉尘、油污、高低温恶劣工况。
